Питательный насос ПЭ 100-53

Компания «РУСМАШ» представляет высокоэффективный питательный насос ПЭ 100-53, предназначенный для подачи воды в котлоагрегаты тепловых электростанций и промышленных котельных. Данное оборудование относится к категории центробежных многоступенчатых секционных насосов горизонтального типа, обеспечивающих стабильную работу энергетических систем при повышенных требованиях к надежности и производительности.

Питательные насосы серии ПЭ являются критически важным элементом в системе водоснабжения котельного оборудования, от качества работы которого зависит эффективность всего технологического процесса генерации тепловой и электрической энергии. Модель ПЭ 100-53 разработана с учетом современных требований к энергоэффективности и безопасности промышленного оборудования.

Назначение и область применения насоса ПЭ 100-53

Питательный электронасос ПЭ 100-53 предназначен для решения следующих технологических задач:

— Подача питательной воды в паровые котлы электростанций и производственных котельных с высоким рабочим давлением до 13,7 МПа (140 кгс/см²).

— Обеспечение циркуляции воды в замкнутых контурах промышленных энергетических установок, требующих поддержания постоянного высокого давления.

— Перекачивание горячей воды с температурой до +165°C в системах теплоснабжения крупных промышленных объектов.

Данное насосное оборудование широко применяется на объектах теплоэнергетического комплекса, включая тепловые электростанции (ТЭС), теплоэлектроцентрали (ТЭЦ), а также в составе крупных промышленных котельных на предприятиях нефтехимической, металлургической, целлюлозно-бумажной и других отраслей промышленности.

Благодаря своим техническим характеристикам и конструктивным особенностям, питательный насос ПЭ 100-53 от компании «РУСМАШ» обеспечивает надежную и бесперебойную работу в составе сложных теплоэнергетических систем, гарантируя стабильность технологических процессов и безопасность эксплуатации оборудования.

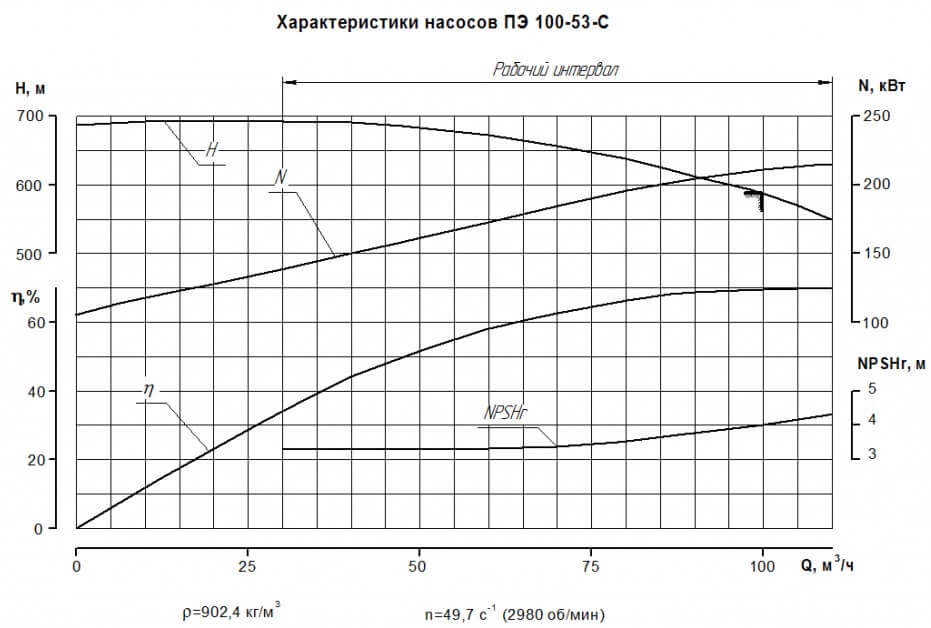

Технические характеристики и принцип работы

Питательный насос ПЭ 100-53 характеризуется следующими основными техническими параметрами:

— Подача: 100 м³/час — оптимальный показатель производительности для средних и крупных энергетических установок.

— Напор: 53 атм (530 м) — обеспечивает необходимое рабочее давление в котлоагрегатах различного типа.

— Частота вращения: 3000 об/мин — стандартное значение, соответствующее промышленным электродвигателям общего назначения.

— КПД насоса: не менее 75% — высокий показатель энергоэффективности для оборудования данного класса.

— Мощность электродвигателя: 200-250 кВт (в зависимости от исполнения и характеристик присоединяемого двигателя).

— Допустимый кавитационный запас: 15-20 м — гарантирует стабильную работу без повреждения рабочих элементов насоса.

Принцип работы насоса ПЭ 100-53 основан на центробежном эффекте: питательная вода поступает через входной патрубок к центру рабочего колеса первой ступени, где под действием центробежной силы приобретает кинетическую энергию и направляется в направляющий аппарат. Затем поток последовательно проходит через систему рабочих колес и направляющих аппаратов всех ступеней насоса, на каждой из которых происходит повышение давления.

Многоступенчатая конструкция позволяет создавать высокое давление при относительно небольших габаритах насосного агрегата, что является важным преимуществом для объектов с ограниченным монтажным пространством. По окончании прохождения всех ступеней, вода с заданным напором выходит через напорный патрубок насоса и поступает в питательный трубопровод котельной установки.

Конструктивные особенности насоса ПЭ 100-53

Питательный насос ПЭ 100-53 имеет ряд конструктивных решений, обеспечивающих его высокую надежность и долговечность в условиях интенсивной эксплуатации:

— Корпус секционного типа изготовлен из высокопрочного чугуна или специальных марок стали, что обеспечивает устойчивость к высокому внутреннему давлению и температурным нагрузкам.

— Рабочие колеса выполнены из коррозионностойких сплавов с применением технологий, повышающих износостойкость и гидравлический КПД насоса.

— Система уплотнений вала представлена в нескольких вариантах исполнения: сальниковое, механическое торцевое или комбинированное — в зависимости от требований заказчика и условий эксплуатации.

— Подшипниковые узлы спроектированы с учетом высоких радиальных и осевых нагрузок, возникающих при работе насоса, и оснащены эффективной системой смазки.

— Балансировочное устройство (гидропята или разгрузочный диск) компенсирует осевое усилие, действующее на ротор насоса, что существенно снижает нагрузку на подшипники и увеличивает срок их службы.

— Система охлаждения обеспечивает нормальный температурный режим работы подшипников и уплотнений даже при длительной эксплуатации на предельных режимах.

Компания «РУСМАШ» при изготовлении насосов ПЭ 100-53 использует высококачественные материалы и комплектующие, что в сочетании с точной механической обработкой деталей обеспечивает минимальные зазоры между вращающимися и неподвижными элементами конструкции, снижая объемные потери и повышая общий КПД насосного агрегата.

Преимущества питательного насоса ПЭ 100-53

При выборе питательного насосного оборудования для энергетических объектов специалисты отмечают следующие достоинства модели ПЭ 100-53 производства компании «РУСМАШ»:

— Высокая надежность: средний ресурс до капитального ремонта составляет не менее 25000 часов непрерывной работы, что соответствует примерно 3 годам эксплуатации.

— Стабильность рабочих характеристик: насос сохраняет заявленные параметры производительности и напора в течение всего срока службы при соблюдении правил эксплуатации.

— Ремонтопригодность: конструкция насоса позволяет производить обслуживание и ремонт на месте установки без демонтажа всего агрегата, что существенно сокращает время простоя оборудования.

— Энергоэффективность: оптимизированная гидравлическая часть насоса обеспечивает высокий КПД и снижает затраты на электроэнергию при длительной эксплуатации.

— Адаптивность к различным условиям: возможность комплектации насоса различными типами электродвигателей и системами автоматизации в соответствии с требованиями конкретного объекта.

— Соответствие стандартам безопасности: все насосы ПЭ 100-53 проходят обязательные испытания и сертификацию согласно действующим нормативам для промышленного насосного оборудования.

Компания «РУСМАШ» постоянно совершенствует технологии производства, внедряя инновационные решения, направленные на повышение эксплуатационных характеристик выпускаемого оборудования. Это позволяет нам предлагать заказчикам насосы ПЭ 100-53, которые по своим техническим параметрам не уступают аналогам ведущих отечественных и зарубежных производителей.

Варианты исполнения и комплектации насоса ПЭ 100-53

Для максимального соответствия требованиям различных производственных объектов, компания «РУСМАШ» предлагает питательный насос ПЭ 100-53 в нескольких вариантах исполнения:

— По типу уплотнения вала: с сальниковым, механическим торцевым или комбинированным уплотнением — выбор зависит от параметров перекачиваемой среды и требуемой степени герметичности.

— По материалу изготовления основных деталей: стандартное исполнение из высококачественного чугуна и стали или специальное исполнение из нержавеющих и кислотостойких материалов для работы с агрессивными средами.

— По комплектации электродвигателем: возможна поставка как в составе комплектного насосного агрегата с электродвигателем, так и отдельно насосной части для комплектации заказчиком.

— По системе автоматизации: от базовых решений с минимальным набором контрольно-измерительных приборов до полностью автоматизированных систем с частотным регулированием и удаленным мониторингом работы насоса.

— По типу монтажа: на единой фундаментной раме с двигателем или с возможностью раздельного монтажа для оптимизации компоновки в условиях ограниченного пространства.

Важным преимуществом работы с компанией «РУСМАШ» является возможность адаптации стандартных решений под индивидуальные требования заказчика. Наши инженеры готовы разработать и реализовать технические решения, учитывающие особенности конкретного объекта и технологического процесса, в котором будет использоваться промышленное оборудование.

Сервисное обслуживание от производителя

Компания «РУСМАШ» предлагает комплексный подход к обеспечению бесперебойной работы поставляемого насосного оборудования, который включает:

— Шеф-монтаж: наши специалисты осуществляют контроль правильности монтажа и подключения насосного агрегата, что исключает ошибки, способные привести к преждевременному выходу оборудования из строя.

— Пусконаладочные работы: включают настройку всех систем насоса, проверку его работоспособности на различных режимах и обучение персонала заказчика правилам эксплуатации.

— Гарантийное обслуживание: в течение установленного гарантийного срока компания обеспечивает бесплатное устранение неисправностей, связанных с производственными дефектами оборудования.

— Постгарантийное сопровождение: после истечения гарантийного срока заказчик может заключить договор на техническое обслуживание, который предусматривает регулярные профилактические осмотры и оперативное устранение возникающих неисправностей.

— Поставка запасных частей: наличие собственного склада запасных частей позволяет в кратчайшие сроки обеспечить заказчика необходимыми комплектующими для проведения планового технического обслуживания или ремонта насосного оборудования.

Системный подход к сервисному обслуживанию позволяет значительно увеличить срок службы питательных насосов ПЭ 100-53 и снизить эксплуатационные затраты за счет своевременного выявления и устранения потенциальных проблем.

Как заказать питательный насос ПЭ 100-53

Для приобретения насосного оборудования производства компании «РУСМАШ» достаточно связаться с нашими специалистами одним из удобных способов:

— По телефону: позвонив по указанным на сайте контактным номерам в рабочее время, вы можете получить консультацию по выбору оборудования и оформить заказ.

— Через форму заявки на сайте: заполнив специальную форму с указанием требуемых параметров оборудования и контактной информации.

— По электронной почте: направив запрос с техническим заданием на адрес, указанный в разделе "Контакты".

После получения заявки наши специалисты свяжутся с вами для уточнения технических деталей заказа, согласования комплектации и условий поставки. При необходимости возможен выезд инженера на объект для оценки условий монтажа и эксплуатации оборудования.

Питательный насос ПЭ 100-53 — это надежное и эффективное решение для систем водоподготовки в энергетической отрасли. Выбирая оборудование производства компании «РУСМАШ», вы получаете не только качественный продукт, но и профессиональную техническую поддержку на всех этапах его жизненного цикла.

ПЭ 100-53 - центробежный насос для подачи жидкостей в стационарные паровые котлы с абсолютным давлением пара до 6,2 МПа. Перекачиваемая вода должна иметь температуру не выше 165 °C, значение pH от 7 до 9,2 и не содержать твердых частиц.

Насос ПЭ 100-53 изготовлен в строгом соответствии со стандартом ГОСТ 15150-69 и предназначен для использования в холодных и умеренных климатических условиях. Оборудование оснащено надежным электродвигателем мощностью 315 кВт и способно подавать 100 м3/ч воды.

Назначение насосов ПЭ 100-53

Эти насосы предназначены для подачи воды в стационарные паровые котлы, работающие на органическом топливе, с абсолютным давлением пара до 6,2 МПа. В основном он используется для подачи рабочей жидкости в парогенераторные установки нефтедобывающих сооружений, а также паровые котлы тепловых электростанций.

Для выполнения аналогичных, но локальных задач, требующих меньшей производительности насосного оборудования, подойдет насос ПЭ 65-40.

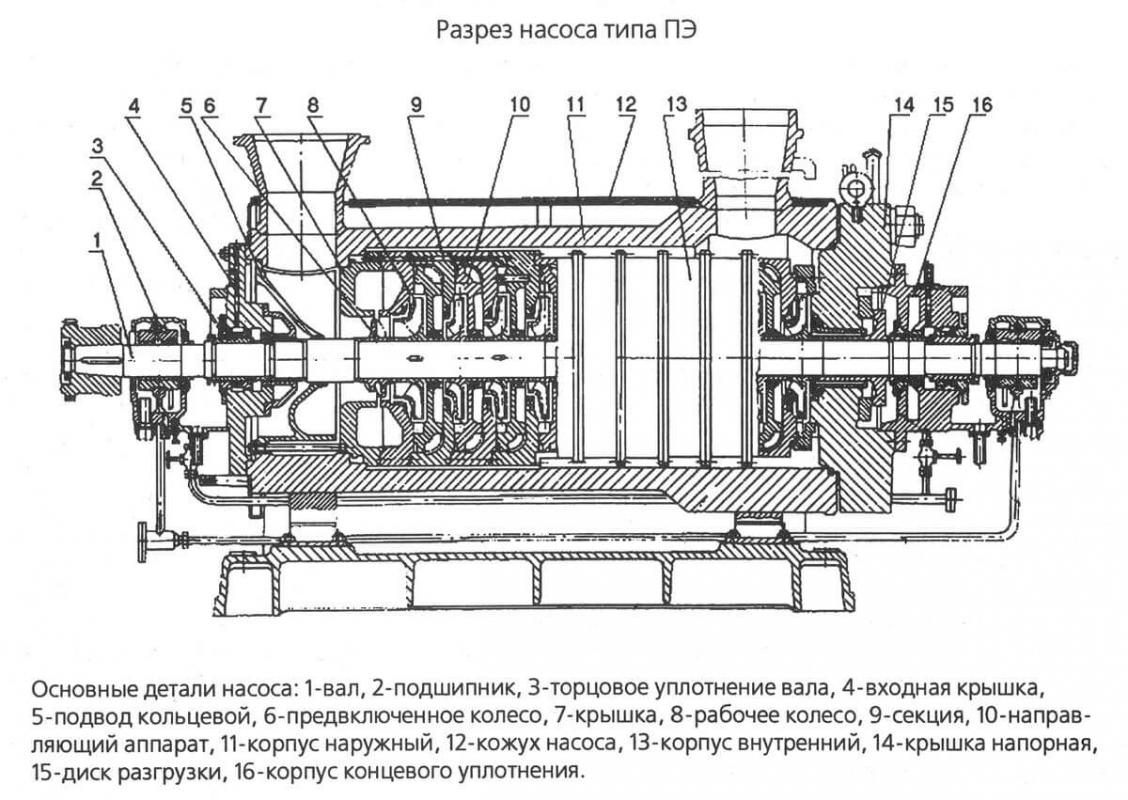

ПЭ 100-53 конструкция насоса

Насосы центробежные, горизонтальные, многоступенчатые, блочного типа, одностороннего всасывания, с приводом от электродвигателя. Ротор опирается на подшипники скольжения с кольцевой смазкой. Торцевые уплотнения - это торцевые уплотнения (-T) или кольцевые уплотнения (-C или не указано).
